門禁控制系統接線原理圖及安裝布線指南
在智能化樓宇安全管理中，門禁控制系統扮演著至關重要的角色。正確安裝與布線門禁控制系統，不僅能夠保障樓宇的安全，還能提升管理效率與用戶體驗。本文將以平穩、冷靜、客觀的語氣，結構化地闡述門禁控制系統的接線原理圖及安裝布線步驟，旨在為您提供一份詳盡、實用的操作指南。
一、門禁控制系統概述
門禁控制系統主要由門禁控制器、讀卡器、電鎖、電源、管理軟件等部分組成，通過識別授權信息控制門鎖開關，實現出入管理。接線原理圖是指導系統各部分正確連接的關鍵，而安裝布線則是系統穩定運行的基礎。
二、門禁控制系統接線原理圖解析
門禁控制系統的接線原理圖通常包含以下幾個核心部分：
1. 門禁控制器：作為系統核心，負責處理讀卡信息、控制電鎖開關，并與管理軟件通信。
2. 讀卡器：讀取授權卡信息，通過數據線與門禁控制器相連。
3. 電鎖：門禁控制器控制其開關，實現門的鎖定與解鎖。
4. 電源：為門禁控制器、讀卡器及電鎖提供穩定電力。
5. 管理軟件：通過RS485、TCP/IP等協議與門禁控制器通信，實現遠程監控與管理。
接線原理圖中，各部件之間通過特定顏色的線纜進行連接，通常遵循以下原則：
(1) 電源線：紅色或黑色，用于連接電源正極與負極。
(2) 信號線：藍色、綠色或白色，用于數據傳輸，如讀卡器與門禁控制器之間的通信。
(3) 控制線：通常為黃色或灰色，用于門禁控制器控制電鎖的開關。
三、門禁控制系統安裝布線步驟
1.規劃布局：根據樓宇結構與管理需求，確定門禁控制器的安裝位置及讀卡器、電鎖的分布。
2.準備材料：根據接線原理圖，準備所需線纜、接線端子、電源、門禁控制器、讀卡器等材料。
3.布放線纜：
(1) 電源線：從電源箱布放至門禁控制器及讀卡器，確保線纜長度適中，避免過度拉伸或堆積。
(2) 信號線：從門禁控制器布放至讀卡器，注意保持線纜平直，避免彎曲過度影響信號傳輸。
(3) 控制線：從門禁控制器布放至電鎖，確保控制信號準確傳達。
4.接線：

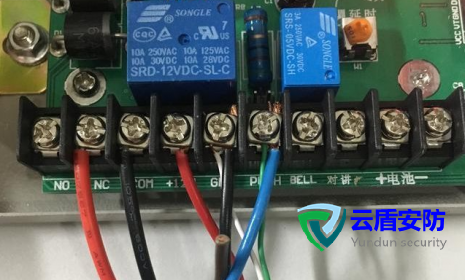

(1) 門禁控制器：按照接線原理圖，將電源線、信號線、控制線正確接入控制器對應端口。
(2) 讀卡器：連接信號線與電源線至讀卡器，確保極性正確。
(3) 電鎖：將控制線接入電鎖，注意區分正負極，避免誤操作導致?lián)p壞。
5.系統調試：
(1) 電源測試：確認所有設備供電正常，無短路或斷路現象。
(2) 通信測試：通過管理軟件，測試門禁控制器與讀卡器的通信狀態，確保數據傳輸無誤。
(3) 功能測試：模擬授權卡刷卡，檢查門禁控制器是否能正確識別并控制電鎖開關。
6.安裝收尾：
(1) 固定設備：使用螺絲或支架固定門禁控制器、讀卡器及電鎖，確保安裝牢固。
(2) 整理線纜：使用線夾或線槽整理線纜，保持布線整潔美觀，避免安全隱患。
(3) 標簽標識：為每條線纜貼上標簽，標明用途與起點終點，便于后期維護與故障排查。
四、注意事項與最佳實踐
1. 安全第一：在布線過程中，務必切斷電源，避免觸電風險。
2. 線纜選擇：根據系統需求選擇合適規格的線纜，確保信號傳輸穩定，承載電流足夠。
3. 接地處理：確保門禁控制系統良好接地，防止靜電干擾與雷擊損壞。
4. 冗余設計：在關鍵區域，考慮采用冗余電源與通信線路設計，提高系統可靠性。
5. 文檔記錄：詳細記錄系統接線原理圖、布線圖及關鍵參數，便于后期維護與升級。
五、結論與建議
門禁控制系統的接線原理圖與安裝布線是確保系統穩定運行的關鍵。通過本文的闡述，希望能幫助您快速掌握相關理論知識，理解門禁控制系統的結構與工作原理，掌握正確的安裝布線方法。在實踐中，建議遵循安全第一的原則，注重細節處理，確保每一步操作都準確無誤。同時，不斷總結經驗，優化布線方案，提升門禁控制系統的整體性能與用戶體驗。
通過上述指南的學習與實踐，相信您能夠成功安裝并維護一套高效、穩定的門禁控制系統，為樓宇安全與管理提供堅實保障。
